Mặt dựng hệ Unitized

Mặt dựng hệ Unitized là hệ thống mặt dựng nhôm kính được sản xuất. Gia công và hoàn thiện thành các tấm module (hay còn gọi là panel) ngay từ trong nhà máy.

Sau đó được chuyển đến công trình để lắp dựng và hoàn thiện tổng thể. Hệ mặt dựng nhôm kính Unitized sử dụng tốt nhất cho công trình có mặt ngoài đồng nhất. Và các tầng có chiều cao như nhau.

Mặt dựng hệ Unitized là gì?

Mặt dựng hệ Unitized là một trong số những hệ tiêu chuẩn trong thiết kế vách kính mặt dựng. Trong những năm gần đây, số lượng các công trình áp dụng hệ vách kính Unitized đã tăng lên đáng kể.

Nguyên nhân là bởi ngày càng có nhiều tòa nhà cao tầng. Nhu cầu về cải tạo mặt tiền tăng và hầu hết các công trình đều muốn đẩy nhanh tiến độ hoàn thành thi công.

Ưu nhược điểm của mặt dựng hệ Unitized

*Ưu điểm:

– Gia công tại nhà máy nên các khâu, các bước được kiểm soát chặt chẽ. Đảm bảo yêu cầu kỹ thuật mang lại sự ổn định cao cho hệ thống.

– Thi công dễ dàng, thời gian thi công nhanh đáp ứng được yêu cầu của chủ đầu tư. Đầu tư đó là nhanh chóng đưa công trình đi vào khai thác mang lại hiệu quả kính tế cao.

– Kiểm soát được chặt chẽ hao phí vật liệu vì gia công tại nhà máy.

– Đây là cách xếp hình nên hệ thống vững chắc. Khả năng bám chịu đặc biệt tốt, thích nghi được với những tác động dịch chuyển của tòa nhà.

– Lượng nhân công tại công trường ít, hạn chế được nhiều nguy cơ gây mất an toàn tại công trường

*Nhược điểm:

– Giá thành cao hơn mặt dựng kính hệ Stick, semi.

– Chỉ áp dụng được cho các công trình có kiến trúc đơn giản.

– Thay thế kính mất nhiều thời gian.

– Đòi hỏi chất lượng thi công phần thô cao.

– Hệ thống trắc địa, khảo sát cần chuyên nghiệp.

– Gia công cơ khí tại xưởng cần độ chính xác cao.

Cấu tạo mặt dựng Unitized

– Cấu tạo cơ bản của hệ mặt dựng Unitized gồm: Trên một panel gồm các thanh “đực” và cái được liên kết với nhau. Kính được liên kết với khung bằng keo với kết cấu chìm đố hoặc bằng nẹp ốp ngoài với kết cấu nổi đố.

Các panels được liên kết với sàn bê tông bằng các bản mã. Các bản mã được thiết kế rất linh hoạt có thể di chuyển được 3 chiều. Với phạm vi rộng để khử sai đi các sai số sàn bê tông, sai số gia công….

– Về hệ hệ thống bản mã: Hệ thống bản mã được thiết kế linh hoạt theo ba chiều. Cấu tạo thông thường sẽ có thiết bị chôn sẵn Ambed trong bê tông phục vụ di chuyển sang trái, sang phải.

Bản mã bằng thép hoặc nhôm di chuyển ra vào, các chi tiết liên kết vào nhôm phục vụ di chuyển lên trên xuống dưới.

Bản mã liên kết

– Về hệ nhôm: Hệ nhôm được thiết kế tương đối phức tạp để nhằm mục đích khớp nối các modul với nhau. Và sử dụng các loại gioăng làm các hàng rào ngăn cách, chống chịu nước, gió.

 Mặt cắt profile nhôm kính

Về kính: Kính sử dụng cho hệ mặt dựng Unitized phần lớn là kính hộp. Ngoài ra vẫn có thể sử dụng kính đơn hoặc kính dán an toàn. Trường hợp sử dụng kính hộp, thông thường là sự kết hợp của một tấm kính an toàn phản quang. Hoặc low-e phía ngoài và một tấm kính trắng cường lực phía trong.

Quy trình thi công lắp đặt vách kính hệ Unitized

• Bước 1: Lắp đặt modul tại nhà máy. Hệ mặt dựng Unitized là hệ thống vách nhôm lớn được sản xuất. Gia công và hoàn thiện từ các tấm panel tại nhà máy. Các modul sau khi hoàn thiện sẽ có chiều cao bằng một tầng lầu.
• Bước 2: Kiểm tra và kiểm định lại chất lượng sản phẩm. Khâu sản xuất và lắp ghép hoàn thiện cơ bản. Đều được thực hiện tại nhà máy nên việc kiểm tra, kiểm định chất lượng. Sẽ được làm hết sức cẩn thận và nghiêm ngặt. Vậy nên, hệ Unitized luôn đảm bảo được độ chính xác cao.

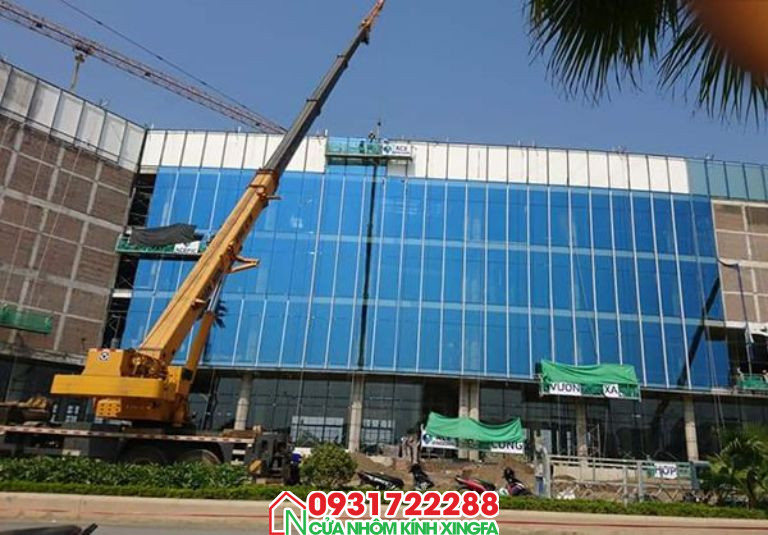

• Bước 3: Vận chuyển modul đến công trường và tiến hành thi công. Sau khi hoàn thiện, chúng sẽ được vận chuyển từ nhà máy đến công trường và tiến hành lắp đặt. Nhà thầu thi công sử dụng các thiết bị cẩu nâng chuyên dụng để đưa modul lên các vị trí lắp ghép đã được chuẩn bị sẵn.
